Definicija modularne skele

Modularna skela, nazvana modularni sistem u [12811-1] standardu, je sistem koji
u kojem su prečke i regali odvojeni elementi, a između regala se unaprijed uvodi jaz (modul) za povezivanje drugih elemenata skele. U praksi to znači sistem u kojem tribine (dužine od 0,5 m do 4,0 m) imaju posebne rozete (raspoređene svakih 0,5 m), omogućavajući ugradnju drugih elemenata skele, kao što su: uzdužnice, prečke i nosači (horizontalni i vertikalni). Ovi elementi, pak, imaju posebne glave i klinaste brave na krajevima, a njihova ugradnja se vrši čekićem težine 500 g.

Ova skela se uglavnom koristi u industriji, gde se može koristiti za izradu kavezne skele [12811-1] – konstrukcija koja se sastoji od rešetke regala i natkrivenog prostora, uglavnom namenjenog za rad ili skladištenje. Pored toga, može da deluje kao fasada, nosač, pokretne ili zaštitne skele, a može se koristiti i za izradu stepeništa, faza i štandova.

Za modularne skele se takođe može reći da pripadaju grupi stalnih skela, jer su njihovi nosači pojedinačni vertikalni stubovi zvani regali [47900-1], kao i da su sistemske konstrukcije (privremene građevinske konstrukcije), odnosno one u kojima su dimenzije konstrukcijske mreže nedvosmisleno nametnute dimenzijama elemenata skele, a istovremeno se koriste za podršku ljudima, materijalima i opremi [Zbornik zakona 47].

Karakteristike čvora sa tehničkim podacima

Čvor modularne skele – tj. teorijska tačka na kojoj su spojena dva ili više elemenata [12811-1] – je rozeta („ploča“), omogućavajući sklapanje do osam elemenata u isto vreme (stringers, prečke ili zagrade). Ima 8 posebno oblikovanih rupa, od kojih su 4 (manje) dizajnirane za montažu elemenata tačno svakih 90⁰, dok ostale (veće) imaju podešavanje od 90⁰±15⁰. Krajevi svih uzdužnica i poprečnih šipki – elemenata poznatih kao krmena zrcala i nosača, opremljeni su specijalnim glavama koje imaju klinastu bravu – izrađene od termomehanički valjanog čelika, sa visokom čvrstoćom tečenja, što obezbeđuje visoku čvrstoću veze. Izrađuje se klizanjem glave na rozetu i zabijanjem klina odozgo čekićem od 500 g.

Sledeće statičke vrednosti su date za čvor:

– moment savijanja – za O-vijak i U-vijak,

– vertikalna poprečna (rezanje) sila,

– normalna sila (aksijalna sila) koja deluje u obliku zateznih i tlačnih sila koje deluju u osi horizontalnih krmenih zrcala,

– normalna sila (aksijalna sila) koja deluje na sistem nosača – opterećenje čvora aksijalnim zateznim i pritisnim silama,

– horizontalna poprečna (sečenje) sila

Sa vrednostima datim za gore navedene statičke parametre, potrebno je obratiti pažnju na činjenicu da li su to maksimalne vrednosti određene na osnovu testova ili da li znače vrednosti dozvoljenog opterećenja za čvor (nosivost), koji uzima u obzir faktor opterećenja γ_f=1,5.

Tehničke karakteristike (visina, širina, dužina pojedinih elemenata, itd.)

rozete koje omogućavaju povezivanje do 8 elemenata u jednom čvoru;
krajevi uzdužnih i poprečnih traka (krmeni i mostni prevoji) i nosači opremljeni specijalnim glavama sa klinastim bravama, što omogućava lako trajno povezivanje u rupama rozeta;
stalci – sa rozetama zavarenim svakih 50 cm – dužine od 0,5 m do 4,0 m (osnovne dužine su 0,5 m; 1,0 m; 2,0 m; 3,0 m i 4,0 m; pored toga, moguće je napraviti stalke dužine 1,5 m; 2,5 m i 3,5 m);
sistemske dužine/širine polja (odnosi se na dimenzije krmenih zverki i platformi) od 0,73 m; 1,09 m; 1,40 m; 1,57 m; 2,07 m; 2,57 m i 3,07 m;
platforme u dve varijante montaže – sa kukama za pričvršćivanje na U-vijke ili O-vijke;
vertikalne zagrade su standardne za visine spratova od 2,0 m i sve raspoložive dužine zaliva;
dužina i širina skele je slobodna – sastavljena od dimenzija sistema;
maksimalna visina skele u fasadnom sistemu – bez dodatnih statičkih proračuna – 24,2 m;
mogućnost korišćenja kao fasadne, zaštitne i prostorne skele, kao i za izgradnju faza i štandova;
svi čelični elementi su zaštićeni od korozije vrućim cinkovanjem, a drveni elementi – impregnirani protiv vremenskih uslova;

Tipični elementi

Među tipičnim elementima modularnih skela treba izdvojiti sljedeće:

1.Screv baze – baze koje se mogu podesiti vertikalno [12811-1], poznatiji kao stopala.

Sistem je opremljen utičnicama sa sledećim visinama (L) i odgovarajućim dužinama poklopca (l_o) prema [12811]:

L	l_o
400	150
500	150
600	150
80	200

2. Početni elementi – postavljen direktno na zavrtnje baze, koji se koristi za ugradnju krmene skele baze i jedan kraj vertikalnih zagrade na prvom spratu. Raspored koji se sastoji od baza, startnih elemenata i krmenih presjeka omogućava precizno izravnavanje konstrukcije skele

3. regali – vertikalni strukturni elementi prenose sopstveno i korisno opterećenje skele na zemlju vertikalno [47900-2, 12811-1]. Oni su napravljeni od φ48.3 k 2.7mm cevi S materijala….. povećane čvrstoće i dostupni su u dužinama od 0,5 m do 4,0 m (podeljeni u koracima od 0,5 m). Standardne dužine rack su 0.5m; 1.0m; 2.0m; 3.0m i 4.0m

Štandovi dolaze u nekoliko varijanti:

a) sa iglom koja omogućava primenu drugog stalka – takvi stalci se koriste u većini modularnih konstrukcija skela, ali samo onih gde su tribine podvrgnute kompresiji;

b) bez igle, tzv. Krajnji stalci,

c) sa iglom pričvršćenom za postolje – takvi elementi se koriste u konstrukciji visećih skela, kada su tribine rastegnute

4. stringers – horizontalni elementi koji se obično nalaze u pravcu veće dimenzije radne skele [12811], koji se obično nazivaju krmenim zrcalama. Oni dolaze u obliku φ48.3 k 2.7 mm cevi sa specijalnim klinastim glavama za zaključavanje zavarenim na oba kraja. Standardne dužine ovih elemenata su: 0,73 m; 1,09 m; 1,40 m; 1,57 m; 2,07 m; 2,57 m i 3,07 m. U modularnim skelama djeluju kao rukohvati, krajnje ograde ili se montiraju na nivou platformi – kao dodatno ukrućenje ili kao zamjena za njih

5. Poprečne grede – horizontalni strukturni elementi, koji se obično nalaze u pravcu manje dimenzije radne skele [12811], nazvani krmena zrcala ili mostna zrcala. Mostni vijci su dostupni u verziji koja omogućava ugradnju U-platformi ili O-platformi.

Svaka od ovih verzija dolazi u tri varijante:

1. osnovni – φ48.3 k 2.7 mm cev ili U-profil sa zavarenim glavama sa klinastim bravama. Na ove krmene presjeke dozvoljeno je postavljanje jedne ili dvije platforme širine 0,32 m (ili one širine 0,64 m). Dolaze u dužinama od 0,45 m ili 0,73 m

2. ojačana – gde direktno ispod U ili O-profila postoji poseban deo koji ukrućuje strukturu krmenog zrcala. Dužine vijaka su 1,09 m ili 1,40 m;

3. dvostruka – greda koja omogućava ugradnju platformi ojačana je konstrukcijom koja se sastoji od savijene cevi i ploča sa rupama. Postoje dvostruki krmeni presjeki dužine 1,57 m; 2,07 m; 2,57 m ili 3,07 m;

Pored ove tri osnovne varijante vijaka za skele, postoji i grupa specijalnih presjeka, pomoću kojih možete: skratiti područje skele, napraviti komunikacijski uspon bez komunikacionih platformi sa integrisanim merdevinama ili zaobići prepreke koje se nalaze unutar konstrukcije skele. U nastavku su navedeni neki primeri takvih rešenja koja omogućavaju instalaciju U-platformi i O-platformi

6. Braces in the horizontal plane – skup elemenata koji obezbeđuju poprečnu krutost u horizontalnim ravnima, npr. dijagonalne zagrade i kruti spojevi između poprečnih i stringers [12811], nazvani horizontalne učvršćenja. Oni mogu biti u obliku vijaka (φ48,3 k 2,7 mm cevi sa zavarenim glavama sa klinastim bravama) ili dolaze u obliku cevi sa pločama i igle, koji su umetnuti u veće rupe rozete. U ponudi su zagrade za svaku kombinaciju dužine i širine polja, ali tipične su one dimenzija polja 3,07 x 3,07 m i 2,57 x 2,57 m (tj. ukupne dužine oko 4,3 m ili 3,6 m – to je dijagonalna dimenzija polja);

7. Vertikalne zagrade – skup elemenata koji obezbeđuju poprečnu krutost u vertikalnim ravnima, m.in. pomoću krutih ili polu-krutih veza između horizontalnih i vertikalnih elemenata, ili dijagonalnih zagrada [12811], pod nazivom vertikalne ili dijagonalne armature. Oni su napravljeni od φ48.3 k 2.7 mm cevi spljoštene na oba kraja, gde se nalaze zglobne specijalne glave sa klinastim bravama. Zagrade su montirane dijagonalno od polja – u većim rupama rozete, na spoljnoj strani skele. Standardno, ponuda uključuje učvršćivanje za polje visine 2,0 m i dužine od 0,73 m do 3,07 m, npr. učvršćenje od 2,0 m x 3,07 m je vertikalno učvršćivanje za polje visine 2,0 m i dužine 3,07 m, a njegova stvarna dužina je oko 3,7 m. Katalog elemenata uključuje i vertikalno učvršćivanje za visinu zaliva od 1,5 m; 1,0 m i 0,5 m za standardne dužine sistemskih polja – izrađuju se na narudžbina;

8. stubovi – koji se sastoje od jednog ili više elemenata platforme na istom nivou unutar jednog raspona; gde je paluba element je komponenta koja nosi opterećenje sama po sebi i da formira palubu ili deo palube, a takođe može da bude deo radne skele strukture [12811], obično se naziva platforme. Platforme koje se nude za modularne skele mogu se podeliti u 3 grupe:

radne platforme – čelik širine 0,32 m ili aluminijum – šperploča širine 0,61 m;
Komunikacione platforme od aluminijuma i šperploče širine 0,64 m sa integrisanim merdevinama;
dopunske platforme širine 0,19 m.

Svaka od ovih grupa je dostupna u varijanti montaže i za U-profil i za O-profil. U slučaju korišćenja U-platformi, dodatno treba koristiti takozvane zaštite platforme, sprečavajući njihovo slučajno rastavljanje, dok O-platforme imaju takvu zaštitu integrisanu sa platformom i nema potrebe za upotrebom dodatnih sigurnosnih elemenata. Radne i dopunske platforme dostupne su u standardnim dužinama sistema, odnosno od 0,73 m do 3,07 m, dok su komunikacione platforme dužine 3,07 m i 2,57 m;

9. Ivičnjaci – ravni zaštitni elementi koji ograničavaju radnu platformu i štite od klizanja stopala korisnika ili pada sa platforme materijala i alata [47900-2, 12811-1]. Dostupni su u drvenoj (impregniranoj) i čeličnoj verziji – izrađenoj od profilisanog pocinkovanog lima. Oba rešenja imaju čelične krajeve koji omogućavaju montažu između klinova prečke i postolja. Standardna visina ivičnjaka je 15 cm, sa dužinama sistema od 0,73 m do 3,07 m;

10. sidreni pričvršćivači – elementi koji povezuju skele sa sidrom na konstrukciji [12811-1], gde je sidro kuka ili oko fiksirano u čvrstoj podlozi, npr. u zidu ili temeljima [47900-2]. Izrađene su od cevi skele prečnika 48,3 mm sa posebno savijenom kukom zavarenom na kraju, koja se montira u ušicu sidrenog vijka. Dolaze u osnovnim dužinama od 0,3 m do 2,0 m (0,3 m; 0,5 m; 0,6 m; 0,9 m; 1,2 m; 1,5 m i 2,0 m). Takođe je moguće napraviti i druge dužine na zahtev kupca.

Dopunski elementi

Grupa komplementarnih elemenata modularnih skela uključuje, m.in, sledeće komponente:

1. nosači – u sistemskim i univerzalnim varijantama. Sistemski dolaze u dve varijante koje se razlikuju po obliku gornjeg pojasa, koji može biti napravljen od:

a) cevi za skele prečnika 48,3 mm – tada je moguće na njih ugraditi O-platforme,
b) Koriste se U-profil, a zatim U-platforme (odnosi se na ugradnju preko nosača).

Oba rešenja nosača takođe omogućavaju ugradnju platformi duž nosača, ali u ovom slučaju potrebno je koristiti specijalne igle – konektore za cevi – montirane na gornji nosač pojasa.

U oba tipa nosača, krajevi gornjeg i donjeg pojasa završeni su specijalnim glavama sa klinastim bravama, što im omogućava da se montiraju na rozete postolja.

Standardne dužine sistemskih nosača su: 2,57 m; 3,07 m; 4,14 m; 5,14 m i 6,14 m.

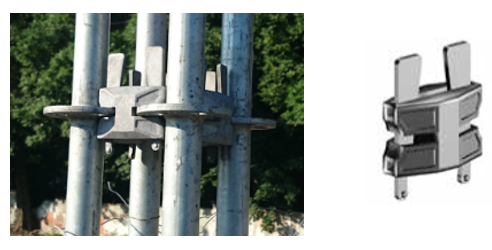

Pored sistemskih nosača, postoje i univerzalni nosači (čelični i aluminijumski) bez ikakvih glava na krajevima pojaseva, koji se mogu montirati na regale pomoću poprečnih konektora

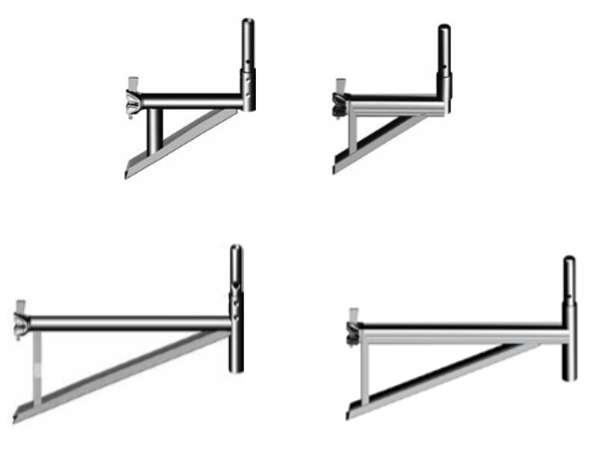

2. Brackets (brackets) – Koristi se za proširenje platforme skele. Standardno dolaze u dve širine: 0,39 m i 0,73 m. Njihova gornja greda (U-profil ili O-profil) je završena klinastom glavom za montažu u rozetu postolja. Donji deo konzole, zauzvrat, je pravilno profilisan da se odmara na postolju;

3. stepenice – mogu poslužiti kao alternativno i istovremeno udobno rešenje komunikacione vertikale na skeli ili biti element samostalnog stepeništa, omogućavajući vertikalni transport ljudi i materijala do susednih objekata. Aluminijumska stepeništa, u varijantama koje se mogu montirati na U ili O-vijak, zajedno sa bočnom zaštitom u vidu rukohvata stepeništa (spoljašnjih i unutrašnjih), predstavljaju veoma ergonomsko rešenje za komunikaciju na skelama. Važan, iako često zanemaren, aspekt ovog rešenja je i mogućnost brze evakuacije ljudi sa skele, ili jednostavan i neposredan dolazak spasilačkog tima do povređenog lica na skelu. Stepenice su dostupne za dužine polja od 2,57 m i 3,07 m i visinu sprata od 2,0 m. Iste dimenzije važe i za rukohvate stepenica. Stepenice se takođe koriste za dostizanje visine od 1,0 m.
